Fibras de acero para pisos en concreto

1. Introducción a las Fibras de Acero en Concreto

Las fibras de acero han transformado significativamente el ámbito de la construcción, consolidándose como un material esencial en proyectos de infraestructura y edificación industrial. Su capacidad para mejorar las propiedades mecánicas del concreto ha llevado a una adopción creciente, especialmente en aplicaciones de pisos y pavimentos.

Definición y Propósito de las Fibras de Acero en el Concreto (SFRC)

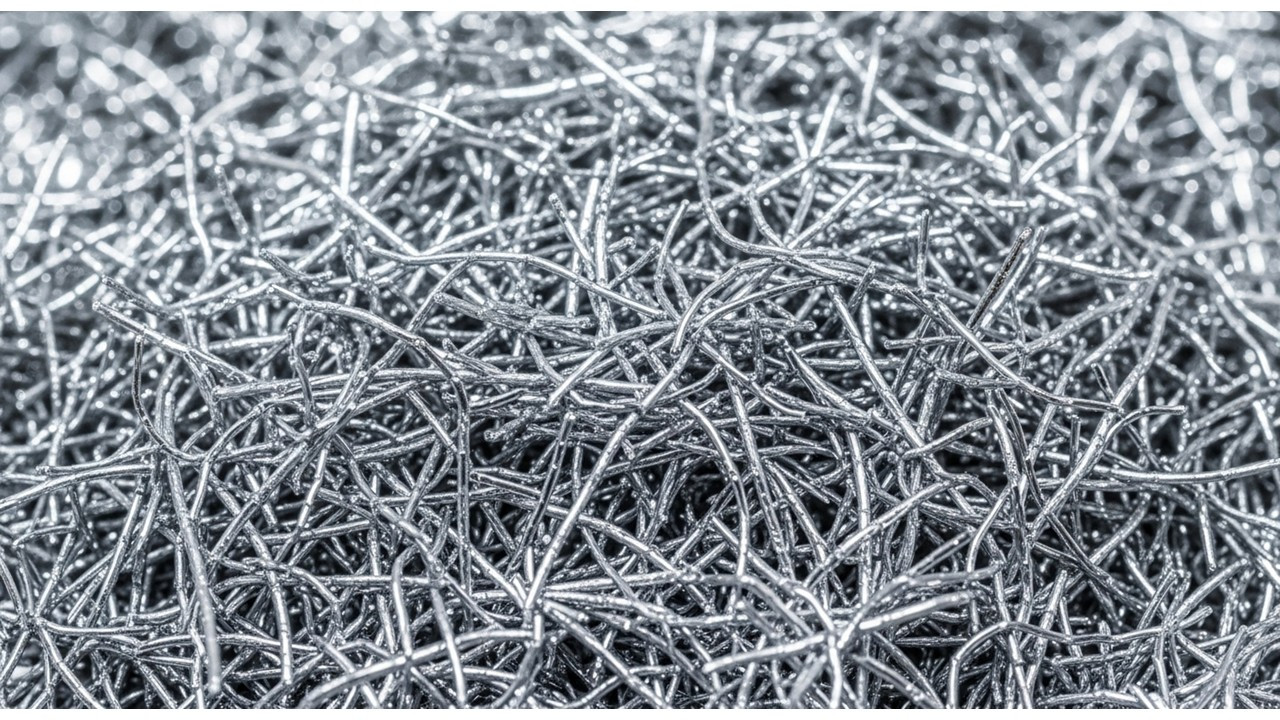

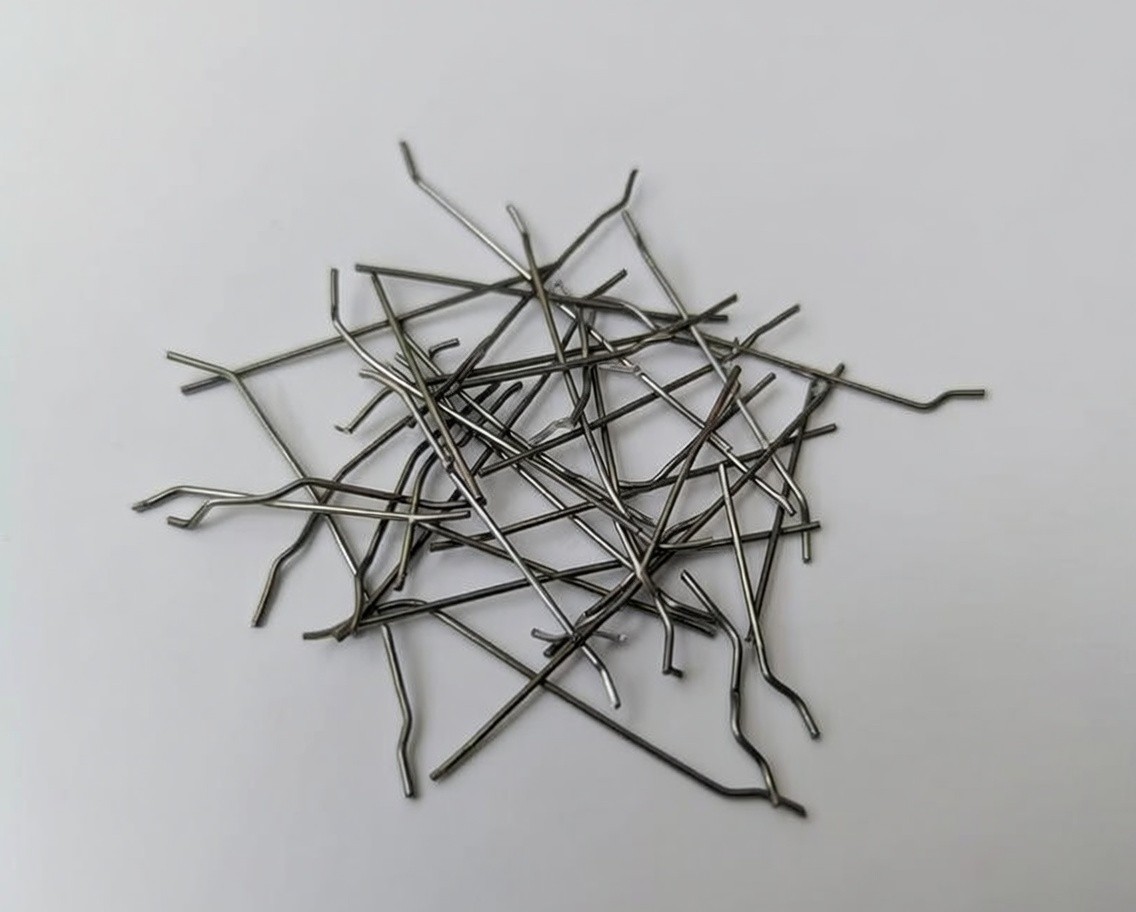

Las fibras de acero son elementos de refuerzo discontinuos, producidos a partir de acero trefilado en frío y bajo en carbono, que se cortan en longitudes específicas para ser incorporadas en mezclas de concreto o mortero. Su propósito fundamental es reforzar estructuras horizontales de concreto y revestimientos, distribuyéndose de manera aleatoria y homogénea en toda la masa del material. Esta distribución tridimensional confiere al concreto, inherentemente frágil, una mayor ductilidad y capacidad para resistir cargas, incluso en presencia de microfisuras. Las fibras actúan como "puntos de sutura" internos, distribuyendo eficazmente las fuerzas y manteniendo la integridad estructural del concreto reforzado.

El concreto reforzado con fibras de acero (CRFA o SFRC) es un material compuesto que mejora las propiedades de tracción, flexión e impacto del concreto, resultando en un material más dúctil y duradero. A diferencia del refuerzo tradicional, como las barras de acero (armadura) o las mallas electrosoldadas, las fibras de acero son elementos cortos y discontinuos que se dispersan uniformemente a lo largo de la losa. Esta integración transforma la matriz de concreto en un material compuesto robusto y dúctil, reforzando activamente cada parte de la estructura y controlando incluso las fisuras más pequeñas.

Catálogo

La innovación en el diseño de fibras ha llevado al desarrollo de tipos avanzados que ofrecen un rendimiento superior. Las fibras Pyman® de las familias 4D y 5D, por ejemplo, están diseñadas específicamente para reforzar elementos de concreto estructural, mostrando un rendimiento significativamente mejorado en el estado límite de servicio (4D) y en el estado límite último (5D) en comparación con la familia 3D. Esta mejora se debe a una combinación optimizada de características: un mayor número de ganchos en los extremos para un mejor anclaje, el uso de alambres más resistentes (con resistencias a la tracción de hasta 2200 MPa) y alambres más dúctiles (con una elongación de hasta el 7%). Para que la fibra resista eficazmente las fuerzas, su resistencia a la tracción debe ser proporcional a la resistencia de su anclaje.

Un aspecto crucial en el rendimiento de las fibras de acero es la interdependencia entre su geometría, el material y el anclaje. El rendimiento no depende únicamente de la resistencia del material, sino de una interacción compleja entre su resistencia a la tracción, su relación de esbeltez (longitud/diámetro) y el tipo de anclaje. Por ejemplo, el desarrollo de las fibras Pyman 4D/5D combina alambres más fuertes con "más ganchos en los extremos". Una mayor relación de esbeltez se correlaciona con un mejor rendimiento. Esto implica que la optimización de un factor sin considerar los otros puede no producir el comportamiento compuesto deseado. La selección de fibras para una aplicación específica es una decisión de ingeniería sofisticada que va más allá de elegir la fibra "más fuerte" o "más larga", requiriendo una comprensión holística de cómo estos parámetros interactúan dentro de la matriz de concreto para lograr la tenacidad y ductilidad post-fisuración deseadas. Además, esto subraya la importancia de los datos y pruebas específicos del fabricante, ya que el rendimiento de la fibra es una propiedad compuesta que no puede inferirse solo de las características individuales.

Las fibras de acero también pueden comercializarse encoladas (pegadas) en clips o paquetes. Esta colación no mejora el rendimiento intrínseco del concreto reforzado con fibras, pero facilita enormemente la mezcla y dispersión de fibras con una alta relación de esbeltez. Los haces encolados se distribuyen uniformemente en la mezcla, y la acción continua del mezclado los separa rápidamente en fibras individuales. Esta tecnología es fundamental para mitigar la formación de "bolas" de fibra durante el mezclado, un problema común con fibras de alta relación de esbeltez.

La constante innovación en el diseño de fibras, como la evolución de Pyman de 3D a 4D y 5D, demuestra una clara tendencia hacia el diseño basado en el rendimiento. Los fabricantes invierten en investigación y desarrollo para superar las limitaciones tradicionales y aumentar las capacidades estructurales del SFRC. Esta innovación continua señala un impulso en la industria para que el SFRC sea un material estructural aún más capaz y fácil de aplicar, lo que implica que las futuras generaciones de fibras serán aún más especializadas y adaptadas a requisitos estructurales y constructivos específicos. Esta tendencia no solo mejora la eficiencia y la durabilidad de las estructuras de concreto, sino que también amplía el espectro de aplicaciones donde el SFRC puede ser la solución óptima.

Propiedades Mecánicas del Concreto Reforzado con Fibras de Acero (CRFA)

Las fibras de acero modifican significativamente las propiedades del concreto, tanto en su estado fresco como endurecido, mejorando su rendimiento general.

Propiedades en Estado Fresco

La adición de fibras al concreto influye en su trabajabilidad, un aspecto crucial para la colocación y consolidación.

Trabajabilidad: La incorporación de fibras tiende a generar una reducción "aparente" del asentamiento (revenimiento), haciendo que la mezcla parezca más rígida. Esta percepción se debe a que las fibras aumentan la superficie del agregado fino y la cohesión de la mezcla, lo que a su vez reduce la segregación. Se estima que la reducción de asentamiento es de aproximadamente 1 pulgada (25.4 mm) por cada 25 libras por yarda cúbica (15 kg/m³) de fibras de acero. En dosificaciones de 20 a 40 kg/m³ de fibra, el revenimiento puede reducirse entre 0.25 y 1 centímetro. Es fundamental no añadir agua adicional para compensar esta aparente pérdida de trabajabilidad, ya que esto podría reducir la resistencia a la compresión del concreto. En su lugar, se recomienda ajustar la trabajabilidad con aditivos reductores de agua.
Ensayo de Asentamiento (Cono de Abrams, ASTM C143): Aunque el ensayo de asentamiento puede verse afectado por la presencia de fibras, una vez que se ha establecido que una mezcla particular de CRFA tiene características de manejo y colocación satisfactorias a un asentamiento dado, este ensayo puede utilizarse como una prueba de control de calidad para monitorear la consistencia entre lotes.
Ensayo de Cono Invertido (ASTM C995): Este método dinámico se considera más apropiado para evaluar la trabajabilidad del CRFA, especialmente para mezclas que serán vibradas durante la colocación, ya que toma en cuenta la alta tixotropía del material. El ensayo de cono invertido es capaz de detectar cambios en la fracción de agregado grueso, el contenido de fibra, la longitud de la fibra y la relación de esbeltez. Sin embargo, su aplicabilidad es limitada a concretos con tiempos de flujo mayores a 8 segundos y asentamientos menores a 2 pulgadas. Además, el pequeño espacio alrededor del vibrador restringe el tamaño máximo del agregado y el uso de fibras largas y rígidas, y la falta de estandarización de los parámetros del vibrador impide la comparación directa de resultados entre diferentes pruebas.

Propiedades en Estado Endurecido

Las fibras de acero mejoran sustancialmente las propiedades mecánicas del concreto una vez endurecido, abordando las debilidades inherentes del concreto simple.

Resistencia a la Tracción, Flexión y Cortante:

La incorporación de hasta un 2% de fibras de acero puede mejorar significativamente la resistencia a la compresión (aproximadamente 20%), a la tracción (143%) y a la flexión (167%) del concreto. Esto se debe a que las fibras actúan como puentes a través de las microfisuras, transfiriendo esfuerzos y retrasando la propagación de las grietas.

El CRFA exhibe una mayor resistencia a la fatiga, soportando de 1.2 a 2 veces más repeticiones de carga que el concreto simple, gracias a la redistribución de esfuerzos.

Las fibras de acero aumentan la resistencia al corte y al impacto en las estructuras de concreto. Las fibras Dramix 4D y 5D están específicamente diseñadas para ofrecer una mayor resistencia en el estado límite de servicio y en el estado límite último, respectivamente.

Las fibras de acero actúan como refuerzo a cortante en toda la sección transversal del elemento, lo que puede llevar a una reducción o incluso eliminación del refuerzo convencional, mejorando la capacidad de carga del elemento.

Tenacidad y Absorción de Energía (ASTM C1609, EN 14651):

La tenacidad se define como la cantidad de energía que un material puede absorber antes de fracturarse. El CRFA posee una capacidad significativamente mayor para absorber y disipar energía en comparación con el concreto simple.

La norma ASTM C1609 (Standard Test Method for Flexural Performance of Fiber-Reinforced Concrete) es el método de ensayo utilizado para determinar el rendimiento a flexión del CRFA, incluyendo la resistencia pico y la resistencia residual proporcionada por las fibras después de la primera fisura. Este ensayo requiere una máquina de ensayo automática con control de bucle cerrado y transductores de desplazamiento para medir la deflexión neta.

La norma europea EN 14651 determina la resistencia a la tracción por flexión del concreto reforzado con fibras, tanto en el límite de proporcionalidad como la resistencia residual posterior. Se utiliza una probeta de viga con una muesca y se mide la apertura de la fisura (CMOD) durante un ensayo de flexión de tres puntos.

La tenacidad del concreto con fibras de acero permite que la estructura continúe "absorbiendo" carga después de la fisuración sin colapsar, lo que extiende su vida útil y funcionalidad.

Control de Fisuras y Ductilidad:

Uno de los beneficios más importantes de las fibras de acero es su capacidad para controlar la formación y el ancho de las fisuras. Las fibras actúan como "puntos de sutura", distribuyendo las fuerzas y evitando que las grietas se propaguen incontrolablemente, lo que mejora la vida útil del pavimento.

El CRFA transforma el concreto, que es un material frágil y propenso a microfisuras internas, en un material dúctil capaz de resistir cargas. La ductilidad se refiere a la capacidad de redistribución de esfuerzos en la masa, lo que genera una mayor capacidad de carga y puede incluso permitir la reducción del espesor de los pisos de concreto.

Las fibras de acero aumentan la ductilidad del concreto al puentear las fisuras y transferir los esfuerzos de tracción a través de las zonas fisuradas. Esto es crucial para la seguridad estructural, ya que permite que la estructura exhiba una deformación plástica significativa antes de la falla total.

La capacidad de las fibras para reducir las microfisuras y las macrofisuras localizadas, además de mejorar la resistencia post-fisuración y la ductilidad, es un beneficio clave.

Resistencia al Impacto y a la Abrasión:

Las fibras de acero mejoran la resistencia del concreto al impacto, ofreciendo de 15 a 100 veces más resistencia al impacto que el concreto simple. Esta propiedad es vital en aplicaciones donde se esperan cargas dinámicas o golpes, como en pisos industriales y autopistas.

El CRFA también mejora la resistencia a la abrasión y la cavitación. En autopistas, las fibras de acero han demostrado reducir los efectos de la cavitación y la fisuración de losas de rodaje, así como el impacto, hasta cinco veces en comparación con autopistas tradicionales sin este refuerzo.

Resistencia a la Fatiga:

El concreto reforzado con fibras de acero ofrece una mayor resistencia a la fatiga, lo que significa que puede soportar más repeticiones de carga antes de fallar. Esta característica es fundamental para estructuras sometidas a cargas cíclicas, como pavimentos y pisos industriales con tráfico intenso.

Dosificación de Fibras de Acero en Concreto

La dosificación de fibras de acero es un factor crítico que influye directamente en las propiedades y el costo del concreto reforzado con fibras (SFRC).

Rangos Típicos: Las macrofibras, incluyendo las de acero, se dosifican típicamente en volúmenes entre 0.2% y 0.8% del volumen total del concreto. En términos de peso, las fibras de acero generalmente requieren entre 20 y 50 kg/m³ de concreto. Sin embargo, se han utilizado porcentajes más altos (del 2% al 10% en volumen) con técnicas especiales de adición y procedimientos de colocación.
Optimización de la Dosificación: La cantidad efectiva de fibras presentes en el concreto (por ejemplo, de 0.6 a 1 kg/m³) incide notablemente en el grado de ductilidad y tenacidad que adquiere el concreto fibroreforzado, junto con las características geométricas y mecánicas de las fibras. Es fundamental determinar la dosificación precisa para garantizar los requisitos de rendimiento y optimizar la relación costo/beneficio. Se recomienda realizar ensayos previos para determinar la cantidad exacta de fibra de acero a utilizar de acuerdo con los índices de tenacidad o energía absorbida especificada del concreto.
Factores Influyentes: La dosificación óptima depende de factores como las cargas esperadas, el nivel deseado de control de fisuras y la ductilidad requerida. Un alto porcentaje de fibras puede afectar negativamente la trabajabilidad de la mezcla y aumentar el potencial de formación de "bolas" de fibra.

Diseño de Mezclas de Concreto con Fibras de Acero

El diseño de la mezcla de concreto para SFRC debe considerar la presencia de las fibras para asegurar una trabajabilidad adecuada y un rendimiento óptimo.

Consideraciones de Trabajabilidad: La adición de fibras puede reducir el asentamiento aparente del concreto. Para compensar esto sin comprometer la resistencia, se pueden usar aditivos reductores de agua.
Ajuste de Agregados: Para optimizar la trabajabilidad y la estabilidad, especialmente con altos contenidos de fibra, puede ser necesario ajustar la composición de los agregados, reduciendo el contenido de agregado grueso y aumentando el contenido de finos.
Homogeneidad y Dispersión: Un diseño de mezcla adecuado es esencial para evitar la formación de "bolas" de fibra y asegurar una distribución homogénea. La tecnología de fibras encoladas ayuda a lograr una dispersión uniforme.
